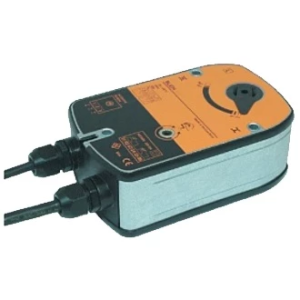

Реверсивный электропривод BLE230 для противопожарных и дымовых заслонок
Реверсивный электропривод BLE230 без возвратной пружины. Предназначен для использования на противопожарных нормально закрытых затворах и на дымовых затворах в противодымной вентиляции.
Преимущество привода BLE230
-
двухпозиционный режим (открыто/закрыто);
-
привод защищен от перегрузок, напряжение может подаваться длительное время;
-
два дополнительных встроенных переключателя для индикации крайних позиций;
-
максимальный угол поворота 105°;
-
механический указатель положения;
-
направление вращения можно выбирать;
-
питание АС 230 В;
-
защита корпуса IP54;
-
в комплекте металлический рычаг для ручной установки и тестирования устройства.
Электрическая схема подключения привода BLE230
Технические характеристики
Электрические параметры | Номинальное напряжение | 230 В ~ 50/60 Гц |
Диапазон номинального напряжения | 198…264 В ~ | |
Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение | 198 B ~ | |
100 B ~ | ||
Расчетная мощность | 12 ВА I макс 6 А при t = 5 мс | |
Потребляемая мощность: | 5 Вт | |
во время вращения | <1 Вт | |
в состоянии покоя | ||
Соединение: | Кабель: | |
питание | 1 м, 3 х 0,75 мм2 | |
вспомогательные переключатели | 1 м, 6 х 0,75 мм2 | |
Вспомогательные переключатели | 2 однополюсных с двойным переключением | |
точки переключения | 1 мА…3 А, 5 В=…250 В ~ | |
точность сигнализации | 3° | |
, 87° | ||
(относится к 0…90° | ||
) ± 2° | ||
Функциональные данные | Блокирующий момент: | 15 Нм |
динамический | 20 Нм | |
статический | ||
Крутящий момент | 15 Нм (номинальное напряжение) | |
Направление вращения | Выбирается установкой L/R | |
Передающее звено | 12 х 12 мм | |
Угол поворота | Макс. 105° (включая доп. угол поворота в конечных положениях) | |
Индикация положения | Механический указатель | |
Время поворота | <30с для 90° | |
Уровень шума | Макс. 62 дБ | |
Безопасность | Класс защиты | II (все изолированно) |
Степень защиты корпуса | IP54 в любом положении установки | |
Температура окружающей среды нормальная работа защитная фукция | –30…+50° С см. диаграмму «Защитная функция» в подробном описании | |
Температура хранения | –40° ... +80 °C | |
Техническое обслуживание | Не требуется | |
Вес | ≈ 1680 г |
Габаритные размеры, мм
