Как составить проект вентиляции клуба или кинотеатра?

В культурно-зрелищных учреждениях необходимо создание тщательно продуманной системы приточно-вытяжной вентиляции (на базе оборудования механического побуждения), а также системы кондиционирования, что позволит обеспечить нормативные показатели воздухообмена. В частности, если говорить о зрительных залах театров, клубов и кинотеатров, где размещаются зрители, то здесь воздушные параметры нужно поддерживать именно за счет системы вентиляции воздуха или его кондиционирования, что прописано в требованиях СНиП 2.08.02.89. В данном документе можно найти расчетную таблицу воздухообмена и температуры для помещений культурно-зрелищных учреждений различного назначения. Если используется системы рециркуляции, то уличный воздух для зрительных залов должен поставляться на уровне от 20 кубометров в час на одного человека.

Базовые правила и нормы

Очень часто проблема зрительных залов, вмещающих в себя несколько сотен зрителей, заключается в неравномерной или недостаточной работе системы вентиляции. В качестве примера можно привести советские дома культуры, которые возводились в середине прошлого века. Здесь вентиляционные системы, в основу которых ложились устаревшие нормы, не могли гарантировать кратность воздухообмена, соответствующую необходимым стандартам. Если вы посмотрите старые фильмы, в которых показываются собрания большого количества людей на территории домов культуры, то увидите, насколько тяжело там было дышать.

Проектируя вентиляционные системы для концертных залов, кинотеатров и тому подобных объектов большой вместимости, нужно ориентироваться на следующую нормативную базу: СанПиН 2.4.1.1249, СНиП 41-01-2003, СП 60.13330.2012, СНиП 31-06-2009 и СП 118.13330.2012. Если говорить обобщенно, то к рассматриваемым зданиям и помещениям предъявляются следующие требования.

1. Температура

Температура воздуха для больших классных комнат, школьных и институтских аудиторий, а также актовых залов, должна составлять +18 градусов Цельсия. Для зрительных и концертных залов (800+ посадочных мест) и эстрады (600+ зрителей) температура должна составлять +19 градусов Цельсия. Для сцены температура должна достигать +20 градусов. Для крытых катков и спортивных сооружений до 800 человек зимняя температура должна составлять +18 градусов. Свыше 800 человек - +18 градусов для зимы и +25 градусов для лета.

1. Кратность смены воздушной массы за час

Для классных комнат и аудиторий прописана двукратная смена воздушной массы, при условии поступления уличного воздуха на уровне от 20 кубометров в час. Аналогично для зрительных залов и эстрады любой вместимости. Показатели кратности смены воздуха на сцене рассчитываются в соответствии с нормами зрительного зала. Для катков и спортивных сооружений, вне зависимости от их вместимости, показатели также будут двукратными, но поступление воздуха должно составлять от 80 кубометров в час на одного спортсмена, а также от 20 кубометров в час на зрителя/посетителя.

Дополнительные условия

1. Рассчитывая параметры воздушных завес, необходимо учесть климатическую зону, в которой находится объект, а также потенциальную интенсивность давления ветра.
2. Отклонения рассчитываемой температуры воздуха от значений, наблюдаемых в реальности, не должно быть больше 1 градуса Цельсия.
3. Удаление воздушной массы из крупных учебных кабинетов осуществляется с помощью притяжно-вытяжной вентиляции, располагаемой на территории рекреационных объектов и санузлов. Дополнительно можно обеспечить эксфильтрацию при помощи оконных проемов.
4. Вентиляция конференц-залов и лекционных залов ВУЗов, расположенных в 3 и 3 климатическом районе, просчитывается в соответствии с приемлемыми микроклиматическими показателями. Для других климатических зон применяются нормативы СНиП 41-01-2003.
5. В проект вентиляции закладываются различные вентканалы для клубного и зрительного залов, для подсобных и вспомогательных помещений. Для клубных помещений и кинозалов, рассчитанных на 375 человек и менее, можно задействовать одну ветку вентиляции.
6. Залы на базе колосниковой сцены обеспечиваются 10-процентным воздушным подпором. То есть, объем выводящейся воздушной массы должен быть меньше 90 процентов притока. Строгой регламентации подвергается объем воздушной массы, уходящий непосредственно через сцену – менее 17 процентов.
7. Уровень влажности для зимнего периода должен составлять 40-45 процентов, для летнего периода – 50-55 процентов.
8. В читальных и лекционных залах можно совместить систему кондиционирования с отоплением и вентиляцию приточно-вытяжного типа.
9. Старые зрительные залы, не оснащенные механическими вентиляционными системами, оборудуются окнами с распашными форточками. Окна должны находиться от пола на расстоянии не меньше 2 метров.

Это базовые данные, которые будут использоваться в проводимых расчетах параметров вентиляционной системы. Более подробную информацию вы сможете найти как в справочниках, так и в нормативных документах.

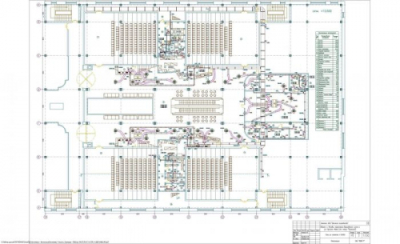

Составление проекта раздельных вентиляционных систем

Для помещений клубного и зрительского комплексов, обслуживающих помещений для эстрады, а также помещений административно-хозяйственного назначения, нужно разрабатывать отдельные вентиляционные системы приточно-вытяжного типа и индивидуальные схемы кондиционирования. В клубах и кинотеатрах, где фильмы показываются на непрерывной основе, подобное разделение обычно не предусматривается.

Системы кондиционирования и приточные вентиляционные системы автономного типа необходимо разрабатывать для зрительных залов, кулуаров (фойе, вестибюлей), музеев, дикторских кабин, помещений для переводчиков, уборных артистов, тиристорных помещений, свето-, звукоаппаратных и светопроекционных помещений. Они потребуются для производственных мастерских, помещений радиовещания, технической связи, административно-хозяйственного назначения, а также помещений, предназначенных для художественного руководства и творческого персонала. Также, автономные системы разрабатываются для курительных помещений, санитарных узлов, складов, мастерских, аккумуляторного помещения, холодильной станции и подсобных помещений при буфетах.

Что касается вентиляции для санузла и курилки, то данные системы могут быть объединены в одно целое. В проекционных требуется проектировать автономную систему приточно-вытяжную вентиляцию и систему кондиционирования. К вытяжной системе указанных помещений могут подключаться вытяжные каналы, идущие от усилительной стойки, кабины переводчика или перемоточных помещений.

В кинотеатрах с несколькими залами, общая вместимость которых не превышает 800 посадочных мест, можно использовать одну систему приточной вентиляции или кондиционирования. Но для каждого зрительного зала должна быть спроектирована отдельная зональная установка подогрева воздушной массы.

Приточно-вытяжная система

В холодных климатических зонах (1 и 2 климатический район) расход воздушной массы в системе приточно-вытяжной вентиляции и кондиционирования будет определяться в соответствии с нормируемым обеспечением требуемым количеством воздуха в холодный сезон, что составляет 20 кубометров в час на одного человека. Если в зрительных залах удается обеспечить нормативные параметры воздушной массы, то система кондиционирования воздуха должна оснащаться оборудованием для рециркуляции.

Составляя проект зрительного зала для кинотеатра необходимо закладывать в него параметр ночного проветривания в теплый сезон. Добиться нужного результата поможет обустройство специальных проемов с утепленными дверцами и неподвижными решетками, расположенными в нижней части зрительных залов. Что касается площади сечения для таких проемов, то она будет рассчитана в соответствии с объемом нагнетаемого воздуха (с учетом гравитационного давления он должен составлять от 1,5 до 2 воздухообменных норм в час). При этом рекомендуется отводить воздух через базовую шахту вентиляционной системы, для чего здесь монтируются утепленные клапаны с системой дистанционного управления. Чтобы эффективно отводить из шахт конденсат, нужно расположить под ними поддоны. В проект обязательно закладывается потенциальная возможность неорганизованного наполнения зрительного зала уличным воздухом, поступающим через вытяжку в обратном направлении.

Если зрительный зал театра имеет глубинную колосниковую сцену, то здесь обеспечивается 10-процентный вентиляционный подбор от объема притока. То есть, объем удаляемого воздуха должен составлять 90 процентов от притока (в том числе рециркуляция), где 20 процентов воздушной массы будет отводиться непосредственно через сцену.

В специализированных помещениях (мастерские, курительные, санитарные узлы, моечные буфета) нужно организовать вытяжную вентиляционную систему с механическим побуждением. В помещениях служебного назначения достаточно будет наладить естественную вентиляционную систему.

Составление энергоэффективного проекта вентиляции

В курительных комнатах, в санузлах, в кафе и буфетах, устанавливается вытяжка высокой мощности, оснащаемая оборудованием для механического побуждения. Автономные вентиляционные схемы создаются для мастерских, подсобных комнат, помещений технического назначения, вестибюлей, музеев, аппаратных комнат, репетиционных залов.

В зрительных залах малого объема (до 800 зрителей) можно задействовать одну единственную систему вентиляции, при условии бесшумности ее эксплуатации и создания полного акустического комфорта. Курительные комнаты и туалетные комнаты можно соединить в единую систему. климатическое и коммуникационное оборудование не должно находиться за ограждением зрительного зала.

В процессе разработки проекта нужно уделить большое внимание параметру эффективного энергопотребления используемого оборудования. Зрительные залы не так уж часто заполняются полностью, вследствие чего вентиляционная система должна иметь возможность работы в режиме экономии (при условии, что в ее полноценной эксплуатации нет насущной необходимости). Чтобы этого добиться, нужно установить специальную автоматику. Когда зрительный зал будет заполнен не полностью, автоматика будет эксплуатировать систему с минимальными энергозатратами. Когда зал будет полон, то система будет работать на полную мощность, обеспечивая требуемые параметры воздухообмена.

Расчет системы вентиляции для кинотеатра

Если вы хотите достигнуть полноценного нормативного функционирования вентиляционной системы кинотеатра, необходимо соблюдать определенные нормы, касающиеся параметров воздухообмена, а также мощности применяемого кондиционирования. В частности, в театральном зале или зале кинотеатра воздухообмен определяется в объеме 20 кубометров поступающего уличного воздуха в час из расчета на одного человека.

Расчетные пояснения

20 кубометров чистого воздуха в час на человека является санитарной нормой, прописанной в соответствующих нормативных документах. В летний период вентиляционная система действительно выдает нормированные 20 кубометров на зрителя, с охлаждением поступающего воздуха до требуемой температуры кондиционерным оборудованием. Но зимой ситуация затрудняется. Да, вентиляционная система будет продолжать нагнетать воздух в зал в требуемом объеме, но системы кондиционирования будут отключены, а это значит, что температура воздуха в зале кинотеатра вырастет под влиянием находящихся внутри зрителей. Как следствие, нужно будет дополнительно охлаждать зрительный зал, не подключая при том кондиционерное оборудование. Чтобы произвести расчеты, возьмем усредненные данные для стандартного кинотеатра.

Если говорить о кинотеатре, вмещающем в себя 800 зрителей, то его площадь составляет примерно 520 квадратных метров. Используя формулу расчета воздухообмена, мы получаем 16000 кубометров свежего воздуха в час. При этом количество выделяемого человеком тепла в летний период составляет 100 Вт, а также 44 грамма влаги в час. В пересчете на количество зрителей мы получаем 88000 Вт и 35200 грамм в час соответственно. Построив диаграмму на базе указанной информации, получаем следующие данные. Расход воздуха будет составлять 26000 кубометров в час, значит мощностные характеристики установки для охлаждения воздушной массы должны находиться на уровне 90 кВт.

Правила безопасности для составляемого вентиляционного проекта

Аккумуляторные комнаты, в которых установлены аккумуляторы кислотного типа, необходимо оснащать вентиляцией на базе автономных агрегатов антикоррозийного и взрывобезопасного исполнения. В такой вентиляционной схеме вытяжные отверстия будут находиться под потолком, а также на 30-сантиметровом расстоянии от пола. Если в аккумуляторной комнате установлен аккумулятор щелочного типа, то вытяжные каналы должны пролегать только под потолком. Это дает возможность организации естественной системы вентиляции, основанной на автономном вентиляционном отсосе.

Нежелательно располагать помещения для установки вентиляционного и кондиционерного оборудования прямо за ограждениями зала кинотеатра. Это же касается помещений для холодильных и компрессорных установок.

Если говорить о многозальных кинотеатрах, то в разделяющих отдельные залы стенах нельзя прокладывать каналы вентиляции. Не допускается непосредственная прокладка воздушных ходов через помещения зрительных залов, перемоточных и проекционных помещений, если указанные воздуховоды ведут в другие помещения.

В небольших зрительных залах, рассчитанных на заполняемость до 800 человек, воздушная подача должна быть обеспечена за счет компактных струй, обладающих максимально допустимой скоростью. Фактор допустимости скоростного параметра здесь будет определяться допустимой шумностью в зрительном зале, а также нормируемой подвижностью воздушной массы.
